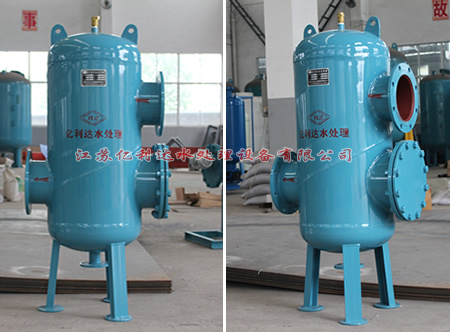

產品介紹
YSG系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功能。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢、污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該產品廣泛用于工業冷卻水系統，空調水系統，熱交換水系統，生產生活熱水供應系統，熱水采暖鍋爐水系統等。
工作原理
水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，迅速急劇降低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需要定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留物脫落，實現自潔。
安裝及注意事項
1、 安裝時，水流方向應與設備指示方向一致；
2、 盡可能設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；
3、 過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。
主要技術參數
1、 壓力范圍：0.6、1.0、1.6Mpa
2、 適用溫度≤95℃
3、 排氣率：高
4、 排污率：高
5、 特殊規格可按用戶要求定制
6、 法蘭連接尺寸按GB/T9119-2000
過濾網精度對照表
|
微米 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1600 |
2000 |
|
毫米 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
1.6 |
2 |
|
目數 |
80 |
60 |
45 |
32 |
28 |
24 |
22 |
20 |
18 |
12 |
10 |
YSG-Ⅰ、Ⅱ自潔式排氣水過濾器參考數據
|
規格型號 |
進出口尺寸 |
A
mm |
B
mm |
C
mm |
D
mm |
E
mm |
J
mm |
流量
T/h |
重量
Kg |
|
mm |
in |
|
YSG-3 |
80 |
3 |
325 |
700 |
220 |
260 |
645 |
180 |
18-45 |
108 |
|
YSG-4 |
100 |
4 |
377 |
785 |
245 |
300 |
698 |
180 |
45-70 |
140 |
|
YSG-5 |
125 |
5 |
426 |
880 |
265 |
350 |
750 |
200 |
60-110 |
175 |
|
YSG-6 |
150 |
6 |
500 |
1030 |
315 |
410 |
825 |
200 |
70-158 |
220 |
|
YSG-8 |
200 |
8 |
600 |
1240 |
385 |
480 |
925 |
250 |
158-280 |
275 |
|
YSG-10 |
250 |
10 |
700 |
1420 |
435 |
560 |
1025 |
250 |
280-440 |
360 |
|
YSG-12 |
300 |
12 |
800 |
1610 |
485 |
650 |
1125 |
280 |
440-640 |
495 |
|
YSG-14 |
350 |
14 |
900 |
1840 |
540 |
750 |
1225 |
280 |
640-865 |
695 |
|
YSG-16 |
400 |
16 |
1000 |
2070 |
595 |
850 |
1425 |
300 |
865-1130 |
760 |
|
YSG-18 |
450 |
18 |
1100 |
2295 |
660 |
960 |
1525 |
300 |
1130-1430 |
945 |
|
YSG-20 |
500 |
20 |
1200 |
2400 |
740 |
1080 |
1625 |
320 |
1430-1800 |
1235 |
|
YSG-24 |
600 |
24 |
1300 |
2600 |
840 |
1200 |
1825 |
320 |
1800-3000 |
1460 |
YSG-T型自潔式排氣水過濾器參考數據
|
規格型號 |
進出口尺寸 |
A
mm |
B
mm |
C
mm |
D
mm |
E
mm |
F
mm |
流量
T/h |
重量
Kg |
|
mm |
in |
|
YSG-3 |
80 |
3 |
460 |
175 |
450 |
273 |
15 |
40 |
15-20 |
62 |
|
YSG-4 |
100 |
4 |
520 |
210 |
540 |
325 |
15 |
40 |
25-35 |
85 |
|
YSG-5 |
125 |
5 |
580 |
235 |
620 |
377 |
15 |
40 |
45-60 |
114 |
|
YSG-6 |
150 |
6 |
640 |
260 |
700 |
426 |
15 |
40 |
60-85 |
165 |
|
YSG-8 |
200 |
8 |
720 |
300 |
800 |
500 |
15 |
50 |
90-130 |
230 |
|
YSG-10 |
250 |
10 |
780 |
360 |
1000 |
500 |
15 |
50 |
150-260 |
300 |
|
YSG-12 |
300 |
12 |
890 |
440 |
1250 |
600 |
15 |
50 |
250-400 |
360 |
|
YSG-14 |
350 |
14 |
1000 |
460 |
1350 |
700 |
15 |
50 |
450-650 |
440 |
|
YSG-16 |
400 |
16 |
1120 |
515 |
1500 |
800 |
15 |
50 |
650-900 |
510 |
|
YSG-18 |
450 |
18 |
1180 |
560 |
1600 |
900 |
15 |
65 |
900-1100 |
580 |
|
YSG-20 |
500 |
20 |
1300 |
620 |
1800 |
1000 |
15 |
65 |
1150-1500 |
660 |
|
YSG-24 |
600 |
24 |
1400 |
690 |
2100 |
1100 |
15 |
80 |
1600-2000 |
740 |
管道系統安裝參考圖
